在钢结构制造业中，钢材的表面处理质量对涂装层的防腐效果和使用寿命具有重大影响。除锈后的表面粗糙度是其中一个关键因素，它直接关系到涂装层的附着力和整体质量。那么，钢结构除锈粗糙度达到多少才是zui好的呢？

一、除锈方法与粗糙度

 钢结构除锈的方法主要包括抛丸除锈、喷丸除锈、喷砂除锈、酸洗除锈和手工及动力除锈等。其中，抛丸除锈因其高效和可控性，被广泛应用于钢结构制造行业。抛丸除锈通过高速旋转的钢丸对钢结构表面进行冲击，去除锈迹、油漆等污物，并形成一定的粗糙度。

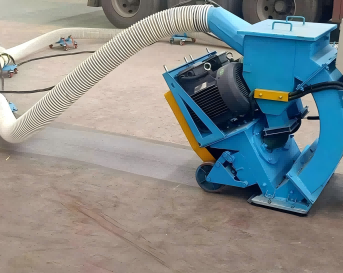

（抛丸除锈作业）

二、粗糙度的定义与重要性

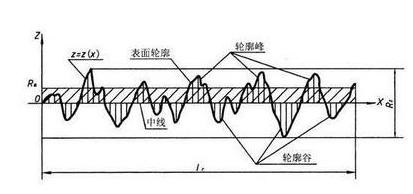

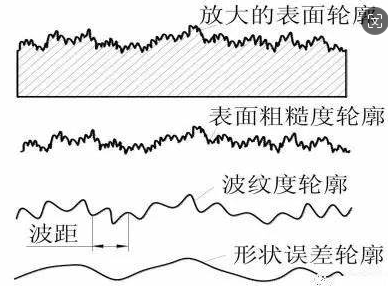

 粗糙度是指钢材表面经过除锈处理后，形成的微观不平度，包括凹陷（波谷）和隆起（波峰）。这种微观不平度有助于扩大钢材表面积，增加涂料与钢材表面的附着力，提高涂装层的防腐效果。同时，适当的粗糙度还能消除涂层中的应力集中，防止涂层开裂。

三、粗糙度的zui佳范围

 根据的研究和实践经验，钢结构除锈后的粗糙度通常控制在一定范围内，以确保涂装层的质量。例如，在抛丸除锈过程中，粗糙度（以Ra值表示）通常控制在25～50μm之间，具体数值取决于后续涂装的要求。如果粗糙度过高，可能会影响涂装的平整度；如果粗糙度过低，则可能影响涂装的附着力。

四、粗糙度与涂层厚度的关系

 值得注意的是，粗糙度并非越高越好。研究表明，粗糙度应控制在涂层总厚度的25%～30%左右zui为适宜。例如，对于环氧富锌底漆等涂层，其规定膜厚为80μm左右时，粗糙度范围应控制在20～24μm左右。这样既能**涂层与钢材表面的良好附着，又能避免粗糙度过高导致的涂料消耗增加和涂层膜厚不足的问题。

五、实际应用案例

 在实际工程中，如卢浦大桥钢桥面铺装技术研究中，钢桥面喷砂除锈后的粗糙度控制在50～100μm之间，达到了Sa2.5级标准。这一粗糙度范围确保了钢板与富锌漆的良好结合，未出现脱层现象，具有良好的使用性能。

（卢浦大桥钢桥表面铺装施工技术）

 总之，钢结构除锈粗糙度的zui佳范围应根据具体涂装要求和涂层厚度来确定。一般来说，粗糙度控制在25～50μm之间，并保持在涂层总厚度的25%～30%左右，是较为合理的选择。这既能**涂装层的质量和使用寿命，又能避免不必要的涂料消耗和成本增加。

马力钢丸---您身边zui贴心的防腐除锈专家 ！

咨询热线：400-038-8928

电话：027-84841595

钢丸姐热线：13016427928

官方网站：www.maigangwan.com
