在金属加工和表面处理行业，钢丸作为一种常用的磨料，其硬度的选择对于不同材质工件的表面处理效果起着至关重要的作用。合适的钢丸硬度不仅能确保高效、高质量地完成表面处理任务，还能降低生产成本，提高生产效率。那么，如何精准地选择合适的钢丸硬度以适配不同材质的表面处理要求呢？

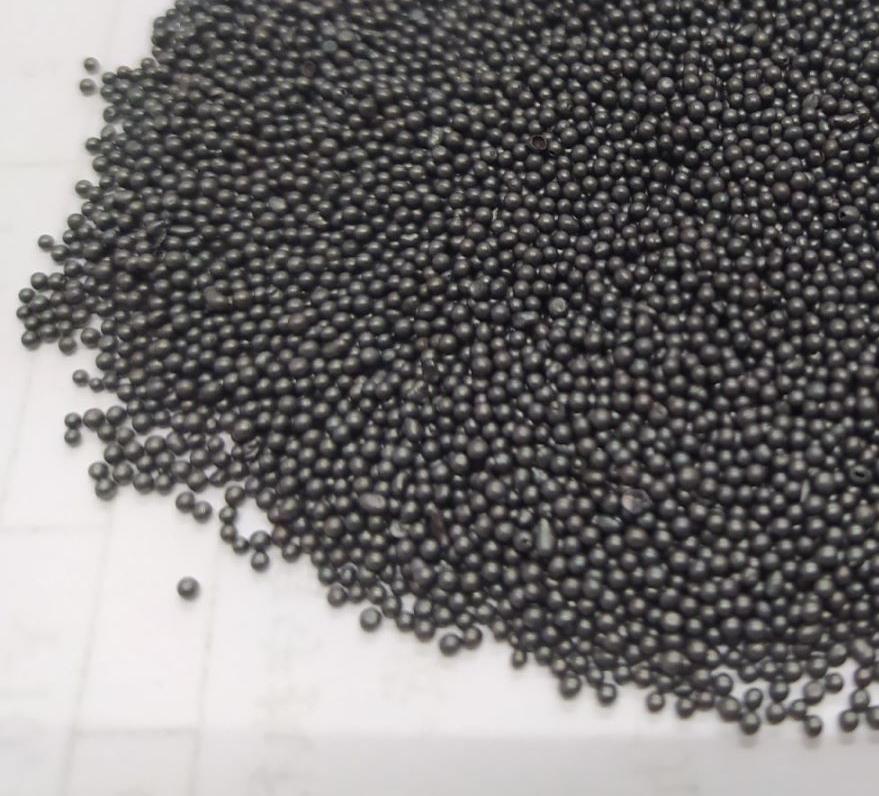

一、了解钢丸硬度的表示方法及影响因素

1.硬度表示方法：钢丸硬度通常采用洛氏硬度（HRC）或布氏硬度（HB）来衡量。洛氏硬度测量简便快捷，常用于较硬的金属材料，如经过淬火处理的钢丸。布氏硬度则适用于较软的金属或合金，其测量值较为稳定，能更全面地反映材料的硬度特性。例如，常见的铸钢丸硬度在 HRC40 - 50 之间，而经过特殊热处理的高硬度钢丸可达到 HRC55 - 60 。

2.影响钢丸硬度的因素：钢丸的硬度主要取决于其化学成分和制造工艺。含碳量较高的钢材制成的钢丸硬度相对较高，同时，添加合金元素如铬、钼等也能显著提高钢丸的硬度和耐磨性。制造过程中的热处理工艺，如淬火、回火等，对钢丸硬度的调整起着关键作用。淬火能使钢丸快速硬化，回火则可在一定程度上调整硬度，提高韧性。

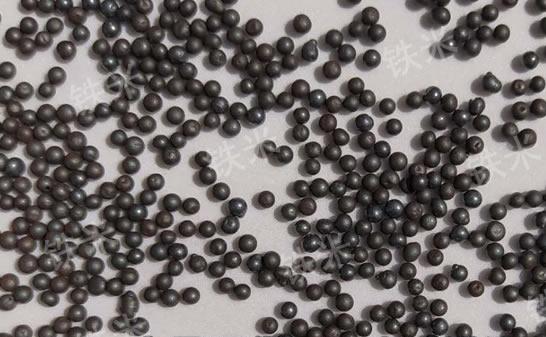

二、针对不同金属材质的钢丸硬度选择策略

1.钢材表面处理

普通碳素钢：对于普通碳素钢，如 Q235 等，若进行表面除锈、去氧化皮等处理，选择硬度在 HRC40 - 45 的钢丸较为合适。这种硬度的钢丸既能有效去除表面杂质，又不会对钢材表面造成过度损伤，**表面粗糙度达到 Ra12.5 - Ra25μm 的常见标准。

合金钢：合金钢如 40Cr 等，因其自身强度和硬度较高，需要硬度更高的钢丸进行表面处理。HRC45 - 50 的钢丸能满足其对表面强化、消除应力等需求。在对 40Cr 合金钢进行抛丸强化处理时，该硬度范围的钢丸可使表面形成一定深度的残余压应力层，提高零件的疲劳寿命。

不锈钢：不锈钢表面处理既要**去除杂质，又要避免损伤钝化膜。一般选用硬度在 HRC35 - 40 的钢丸，以轻柔且有效地清理表面，同时维持不锈钢的耐腐蚀性能。

2.有色金属表面处理

铝合金：铝合金质地较软，为防止表面刮伤和变形，应选择硬度较低的钢丸，通常 HRC25 - 30 较为适宜。在铝合金轮毂的表面抛丸处理中，该硬度的钢丸可均匀地去除表面氧化层，同时使表面获得良好的光泽度和粗糙度，满足后续涂装工艺要求。

铜合金：铜合金的硬度差异较大，对于软质铜合金，如纯铜，可采用 HRC30 - 35 的钢丸；而对于硬度较高的铜合金，如锡青铜，可适当提高钢丸硬度至 HRC35 - 40 。这样既能**清理效果，又不会对铜合金表面造成过度破坏。

三、根据表面处理工艺和目的选择钢丸硬度

1.表面清理：当主要目的是去除工件表面的油污、铁锈、氧化皮等杂质时，可根据工件材质选择适中硬度的钢丸。如前文所述，对于大多数常见金属，HRC40 - 45 的钢丸能满足基本的清理需求，且清理效率较高。

2.表面强化：在进行表面强化处理，如提高零件的疲劳强度、耐磨性时，需要选择硬度较高的钢丸。例如，在汽车发动机曲轴的抛丸强化中，使用 HRC50 - 55 的钢丸，通过高速冲击使曲轴表面形成致密的硬化层，有效提高其疲劳寿命和耐磨性。

3.表面光整：若追求工件表面的光滑度和光泽度，如精密仪器零件的表面处理，应选择硬度相对较低且粒度均匀的钢丸。例如，对于需要达到镜面效果的不锈钢零件，使用 HRC30 - 35 的细粒度钢丸进行多次抛丸处理，可逐步改善表面粗糙度，实现镜面光泽。

选择合适的钢丸硬度需要综合考虑工件的材质、表面处理工艺以及预期的处理目的。只有精准匹配钢丸硬度与不同材质的表面处理要求，才能实现高效、优质的表面处理效果，为产品质量和生产效益提供有力保障。

马力钢丸---您身边**贴心的防腐除锈专家 ！

咨询热线：400-038-8928

电话：027-84841595

钢丸姐热线：13016427928

官方网站：www.maigangwan.com
